L’aménagement d’une entrée en pente ou d’une allée étroite rend souvent l’ouverture classique impossible. Beaucoup de propriétaires se retrouvent bloqués avec des vantaux qui frottent au sol ou un mécanisme sous-dimensionné qui lâche après quelques mois. Un modèle qui s’efface latéralement résout ce problème d’espace, à condition de bien anticiper les contraintes techniques avant de commencer les travaux.

Une mauvaise évaluation de la zone de recul entraîne l’impossibilité d’ouvrir complètement l’accès aux véhicules. Ce guide détaille la méthode pour mesurer votre ouverture, choisir la mécanique adaptée au poids de la structure et fixer chaque élément durablement. Vous découvrirez les correspondances exactes entre la masse de l’équipement et la force requise pour le déplacer sans forcer sur les pièces mécaniques.

Choisir les bonnes dimensions pour un portail coulissant

Largeurs standard et espaces de refoulement

La largeur de votre ouverture dicte le choix du modèle et conditionne l’accessibilité de votre terrain depuis la rue. Pour un usage résidentiel classique, la taille varie généralement entre 3 et 4,5 mètres de passage libre. Cette amplitude permet la manœuvre aisée d’une voiture familiale, d’un utilitaire ou d’un SUV sans risquer d’accrocher la carrosserie sur les piliers.

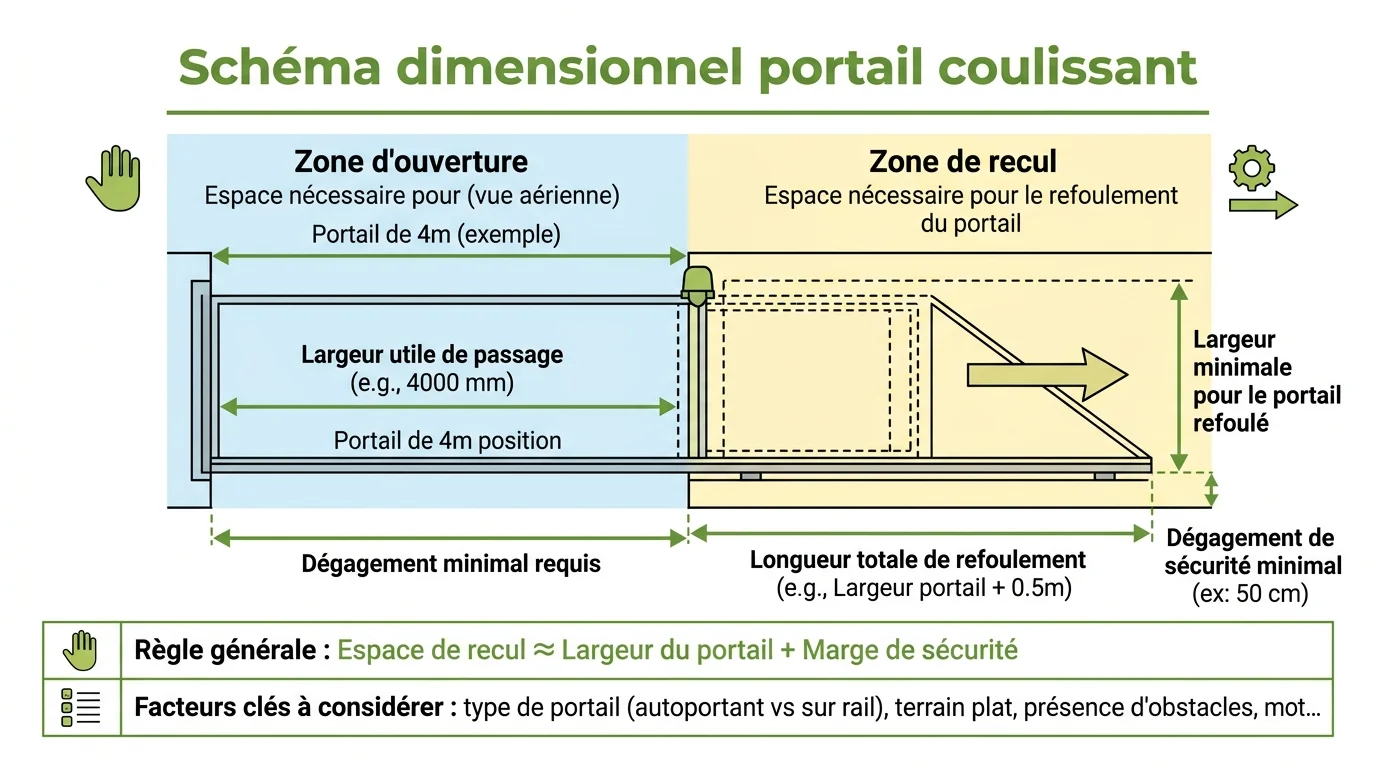

Prévoyez toujours un dégagement suffisant le long de votre clôture intérieure pour stocker le vantail ouvert. Ce dégagement correspond à la taille totale de l’équipement, à laquelle vous ajoutez systématiquement 30 à 50 centimètres pour garantir l’effacement complet. Sans cette marge technique, le battant butera contre le mur de fin de course avant de libérer totalement le passage aux véhicules.

Vérifiez ces mesures avant l’achat en consultant les recommandations sur les dimensions des portails coulissants selon votre configuration. Les applications professionnelles ou industrielles nécessitent parfois des passages beaucoup plus larges, allant jusqu’à 12 mètres de long pour les camions.

Hauteur et configuration des piliers

La hauteur sécurise votre propriété, protège votre intimité des regards extérieurs et empêche l’escalade depuis le trottoir. Les modèles standards mesurent entre 1,3 et 1,9 mètre, ce qui suffit pour délimiter visuellement un terrain de banlieue classique. Une montée jusqu’à 2 mètres renforce considérablement la protection contre les intrusions et bloque les vents dominants.

Vos piliers maçonnés doivent encadrer parfaitement cette structure métallique, en bois ou en PVC. Ils dépassent obligatoirement le haut du vantail de 10 à 15 centimètres pour permettre la fixation de la platine de guidage supérieur. Une verticalité absolue reste requise lors de la construction de ces colonnes pour éviter les frottements destructeurs.

Portail coulissant 4m et usages correspondants

Un portail coulissant 4m est le compromis idéal pour équiper les grandes entrées modernes. Ce format facilite grandement les manœuvres de stationnement si votre rue est étroite ou si vous reculez avec une remorque attachée. Le dégagement latéral totalise alors environ 4,5 mètres le long de votre muret de séparation intérieur.

Cette taille exige une structure extrêmement robuste pour éviter toute déformation ou affaissement au fil des saisons. Le poids augmente considérablement avec cette largeur, ce qui influence directement le calibrage du mécanisme d’entraînement motorisé. Un cheminement au sol parfaitement de niveau garantit un mouvement fluide et silencieux sur cette longue distance de roulement.

Choisir la motorisation portail coulissant adaptée

Système à crémaillère et rail autoportant

La motorisation portail coulissant repose majoritairement sur un mécanisme à crémaillère très fiable et peu coûteux. Un pignon denté, entraîné par le bloc principal, s’engrène sur une barre fixée sur toute la longueur du vantail. Ce dispositif équipe environ 85 % des installations résidentielles actuelles grâce à sa simplicité d’entretien et de réglage.

Les configurations industrielles ou les modèles extrêmement lourds demandent une approche technique totalement différente. Un système autoportant supprime le besoin de maçonnerie au sol sur toute la zone de passage des roues. Le battant reste suspendu au-dessus du sol grâce à un bras d’équilibrage, ce qui évite les blocages liés aux graviers ou à la glace.

Puissance du moteur portail coulissant selon le poids

Le moteur portail coulissant se calibre d’abord en fonction de la charge réelle à déplacer quotidiennement. Un mécanisme sous-dimensionné s’usera prématurément, chauffera excessivement ou refusera de fonctionner par temps froid. La puissance exprimée en watts doit correspondre aux caractéristiques physiques de votre installation pour assurer une longévité maximale.

Pensez à vérifier les spécifications du fabricant avant de finaliser votre commande de matériel domotique. Ces données techniques vous aident à choisir la motorisation adaptée à la fréquence de vos allers-retours quotidiens.

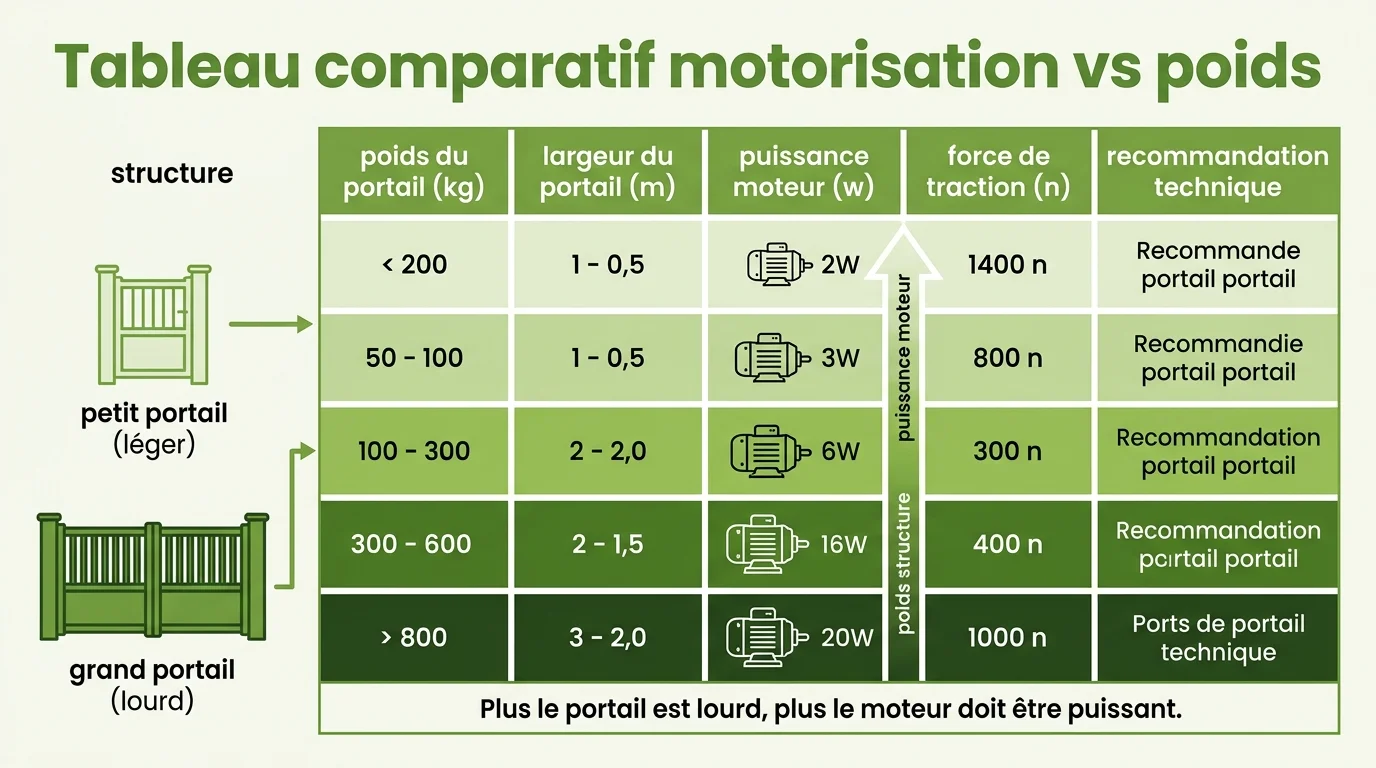

Voici la correspondance entre la masse de la structure et la force d’entraînement requise pour un fonctionnement optimal.

Alimentation 24V ou 230V et vitesse d’ouverture

Le courant alimentant votre bloc définit son comportement lors des manœuvres d’ouverture et de fermeture. Un système fonctionnant en 24 volts consomme environ 40 % d’énergie en moins par rapport aux anciens modèles traditionnels. Il réagit instantanément face à un obstacle en s’arrêtant en seulement 0,3 seconde pour éviter les accidents.

Ce voltage autorise aussi l’ajout d’une batterie de secours pour pallier les pannes de secteur imprévues. Les blocs fonctionnant en 230 volts s’adressent aux usages intensifs, aux copropriétés ou aux très grandes largeurs de passage. Ils délivrent une force brute supérieure pour arracher les structures massives de leur position de repos initial.

La vitesse de déplacement varie généralement entre 8 et 20 mètres par minute selon la technologie embarquée. Un modèle de quatre mètres s’ouvre ainsi en quinze à trente secondes selon le réglage de la carte électronique.

Kits complets et accessoires de sécurité

L’achat d’un pack prêt à poser simplifie grandement vos travaux d’équipement extérieur et limite les erreurs de compatibilité. Ces ensembles regroupent le bloc principal, les télécommandes programmables et les mètres de barre dentée nécessaires au montage. Vous disposez ainsi de tous les éléments parfaitement synchronisés entre eux dès le déballage du carton.

La sécurisation de la zone de manœuvre requiert des équipements spécifiques pour prévenir les accidents domestiques graves. Voici les éléments indispensables généralement fournis dans ces emballages complets pour protéger les utilisateurs.

• Un feu clignotant orange ou blanc avertissant les piétons du mouvement imminent de la menuiserie.
• Un jeu de capteurs infrarouges stoppant la course si un piéton ou un animal traverse la trajectoire.
• Une batterie d’urgence garantissant cinq à dix cycles d’ouverture sans électricité du réseau public.

Réaliser l’installation d’un portail coulissant étape par étape

Préparation du terrain et fondations en béton

La longévité de votre équipement dépend entièrement de son assise maçonnée et de sa planéité parfaite. Vous devez creuser une tranchée d’au moins 50 centimètres de profondeur entre les colonnes et sur toute la zone de dégagement latéral. Cette longrine en béton armé recevra le profilé de guidage et supportera le poids des essieux des véhicules de passage.

Avant de couler le mélange cimentier, positionnez vos gaines électriques selon le plan de câblage fourni par le fabricant. Laissez sécher cette semelle pendant un minimum de 21 jours pour garantir sa résistance mécanique maximale aux contraintes. Vous pouvez installer un portail coulissant en suivant cette étape capitale afin d’éviter les fissures précoces ou l’affaissement du seuil.

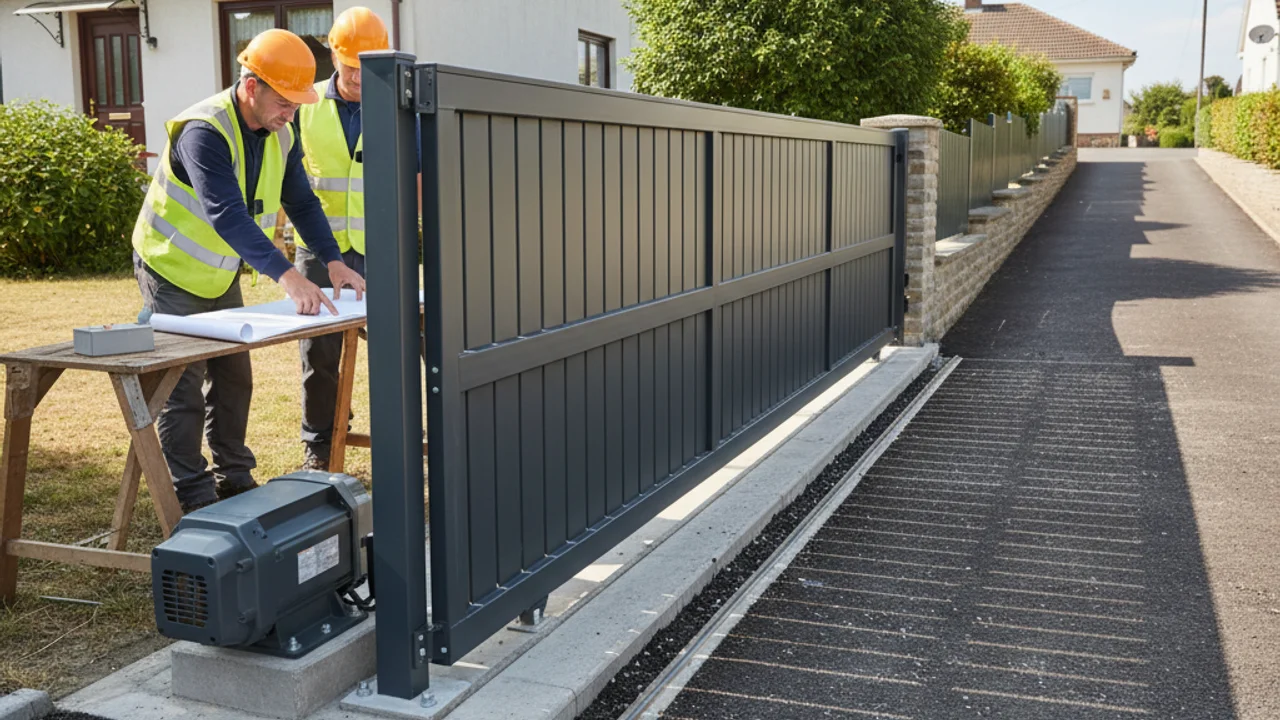

Pose du rail et mise en place du portail

Le cheminement au sol détermine la fluidité du mouvement et l’usure progressive des galets de roulement. Tracez un axe parfaitement droit, généralement situé entre 35 et 70 millimètres du pilier intérieur selon l’épaisseur du cadre. Fixez ce profilé métallique avec des chevilles chimiques ou des goujons d’ancrage pour empêcher tout arrachement lors des passages.

Engagez ensuite les roulettes du vantail sur ce chemin de roulement en le soulevant à plusieurs personnes. Maintenez la structure droite pendant que vous fixez le guide supérieur sur le pilier de maintien maçonné. Réglez l’aplomb avec une grande précision pour conserver un jeu constant d’environ 15 millimètres avec le niveau du sol fini.

Installation de la motorisation et des dispositifs de sécurité

Fixez le bloc d’entraînement sur son socle en respectant l’alignement parfait avec la menuiserie en place. La fixation de la barre dentée demande une attention particulière pour garantir un fonctionnement silencieux et sans à-coups destructeurs. Laissez un espace constant de 2 à 3 millimètres entre le pignon moteur et les dents pour ne pas écraser l’axe de rotation.

Raccordez ensuite vos périphériques de protection sur le bornier de la carte électronique principale. Voici les branchements prioritaires à effectuer lors de cette phase de câblage pour sécuriser l’ensemble.

• Les cellules de détection positionnées face à face, à environ cinquante centimètres du sol, de chaque côté du passage.
• Le gyrophare fixé en hauteur sur la colonne la plus visible depuis la voie publique et la rue.
• Les butées mécaniques ou magnétiques de fin de course délimitant l’ouverture et la fermeture maximales du système.

Normes EN 13241 et NF C 15-100 à respecter

Le cadre légal encadre strictement la mise en mouvement des fermetures extérieures motorisées pour protéger les usagers. La directive européenne EN 13241 impose des sécurités anti-écrasement et anti-cisaillement sur toute la zone de manœuvre accessible au public. Votre équipement doit inverser sa course immédiatement s’il rencontre une résistance physique anormale lors de son déplacement latéral.

L’alimentation électrique relève directement des exigences de la norme française NF C 15-100 en vigueur. Vous tirez une ligne dédiée depuis votre tableau principal, protégée par un disjoncteur divisionnaire adapté à la puissance absorbée par le moteur. Une mise à la terre rigoureuse protège l’ensemble des composants électroniques sensibles contre les surtensions ou les impacts de foudre.
